worauf wir spezialisiert sind:

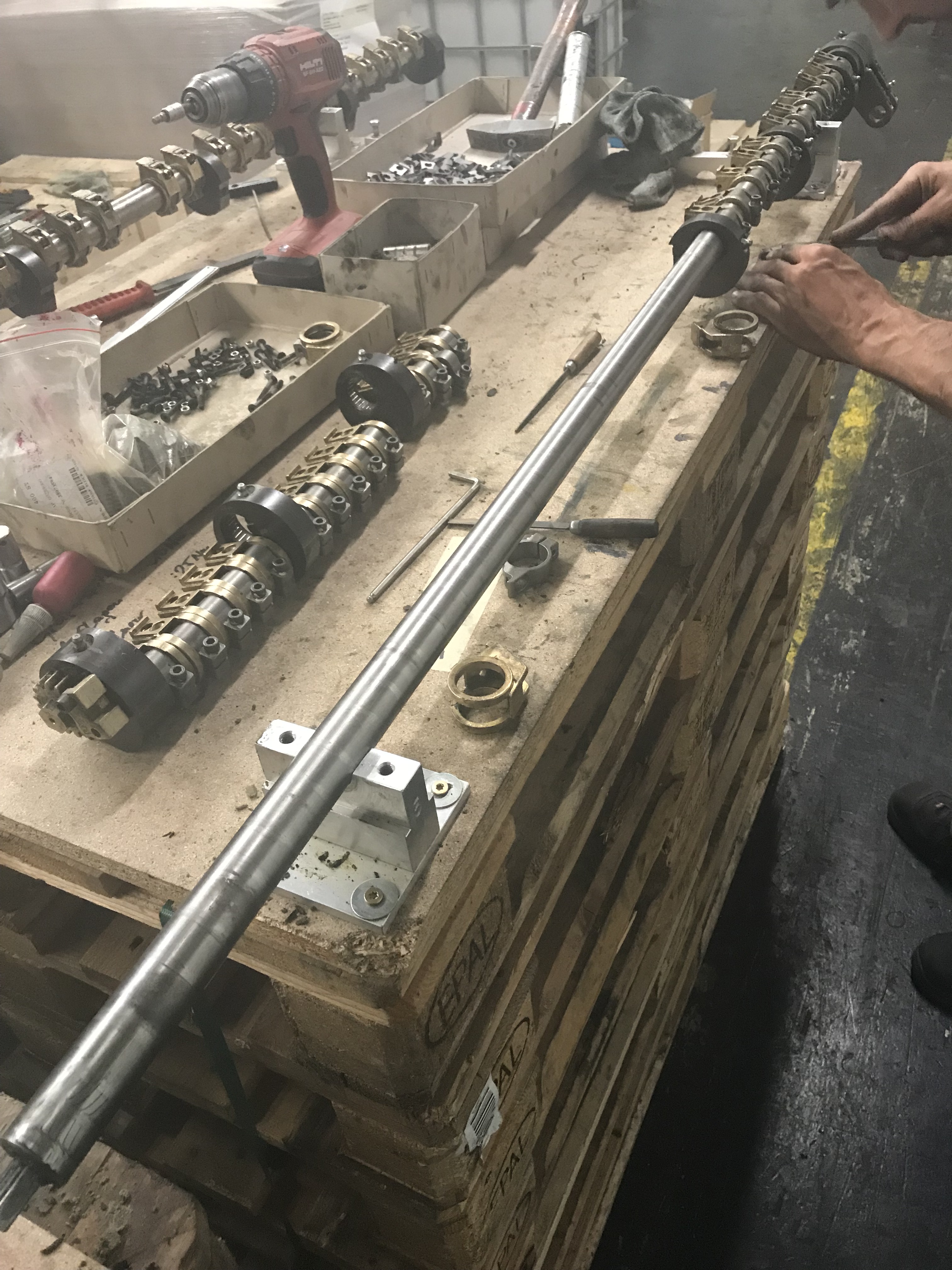

Greiferservice in Verbindung mit LuchsIV Passermessgerät Prüfung und Protokollierung

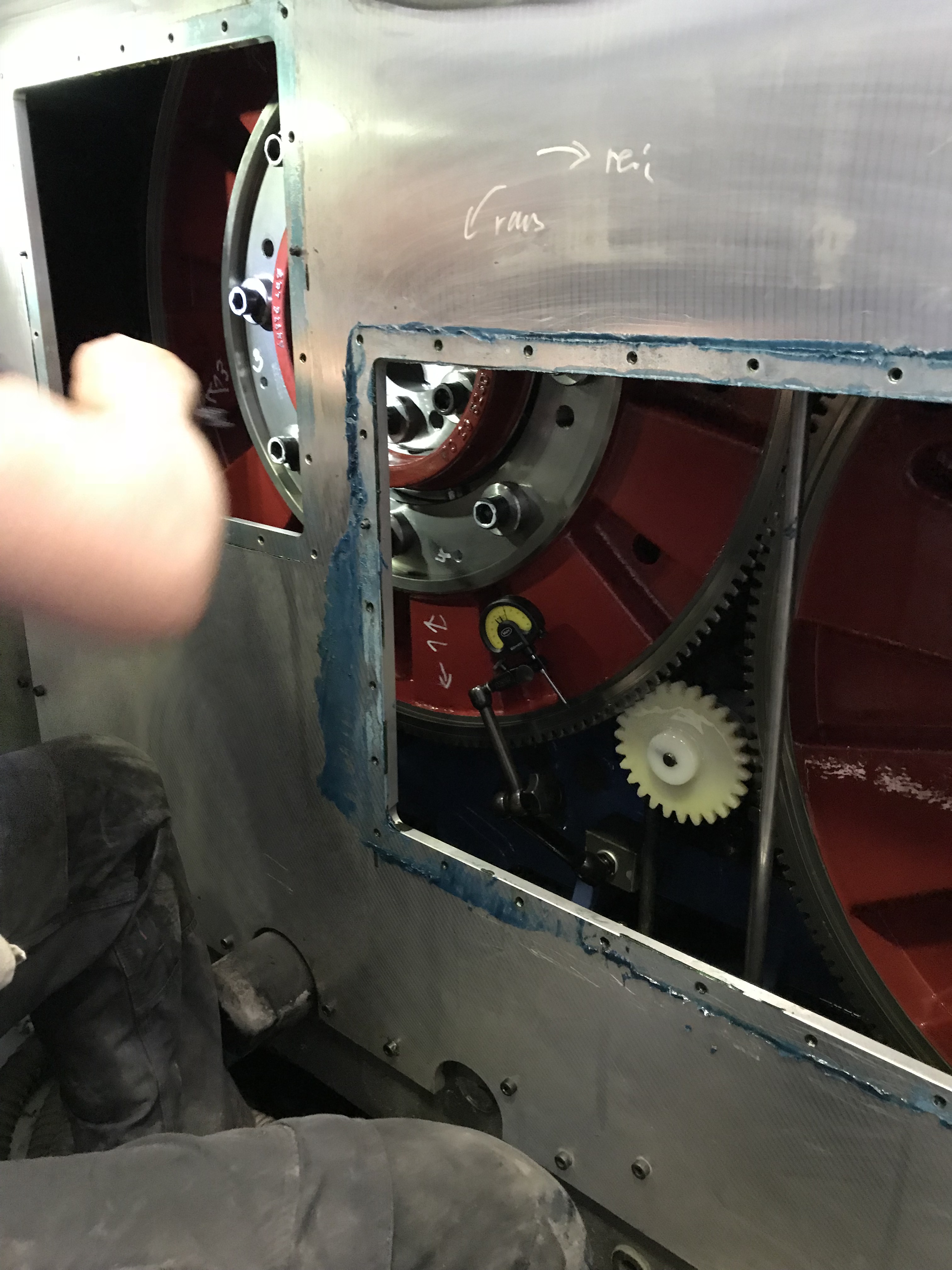

Zahnradkorrekturen mit Hilfe des LuchsIV Passermessgerätes nach Unfällen und Maschinenschäden

Leitfaden technische Überprüfung von Bogenoffsetmaschinen

Technische Überprüfung der Druckqualität an Bogenoffsetdruckmaschinen



Der Abdruck der Maschine und die Evaluierung der Druckqualität erfolgt nach vorgegebenen und von allen Druckmaschinenherstellern und Prüfanstalten anerkannten Standards.



Die Auswertung der Druckbogen erfolgt mit zertifizierten Messmitteln und Prüfgeräten der neuesten Generation.



Ablauf der technischen Abdruckprüfung:



  • Anlagepasser



  • Die Bogen werden in zwei Druckdurchgängen jeweils mit dem ersten Druckwerk bedruckt und die Passgenauigkeit der Bogenanlage mittels Passermessgerät ausgewertet.
  • 100 hintereinander folgende Bogen werden an drei Messpunkten an der Bogenvorderkante ausgemessen und die Abweichungen ausgewertet.



  • Übergabepasser



  • Die Bogen werden in einem Druckdurchgang im Schöndruck (einseitig) mit allen Druckwerken bedruckt und die Übergabe zwischen den Druckwerken und die Passgenauigkeit mittels Passermessgerät ausgewertet.
  • 30 hintereinander folgende Bogen werden an neun Messpunkten, jeweils drei an der Bogenvorderkante, Bogenmitte und Bogenhinterkante ausgemessen und die Abweichungen ausgewertet.



  • Wendepasser(nur bei Wendungsmaschinen)



  • Die Bogen werden in einem Druckdurchgang im Schönwiderdruck (zweiseitig) mit allen Druckwerken bedruckt und die Übergabe zwischen den Druckwerken nach der Wendung mittels Passermessgerät und die Passgenauigkeit der Wendung mithilfe des Durchsichtpassers ausgewertet.
  • 30 hintereinander folgende Bogen werden an neun Messpunkten, jeweils drei an der Bogenvorderkante, Bogenmitte und Bogenhinterkante ausgemessen und die Abweichungen ausgewertet.



Die Auswertung der Abdrucktests wird in einem Bericht zusammengefasst und die Maschine anhand der vorgegebenen Toleranzen bewertet.



Abdruckkriterien:



  • Papier: 130g/m2 SB oder BB (je nach Maschinentype) glänzend gestrichen und unverspannt (nicht wellig oder tellernd), mindestens 95% des maximal möglichen Papierformates der Maschine.



  • Geschwindigkeit: alle Tests werden mit 85% der maximalen Druckgeschwindigkeit durchgeführt.



  • Druckfarben: Standardoffset Skalenfarben (B-C-M-Y), keine Schmuckfarben.



  • Gummitücher: Herstellerempfehlung, keine besondere Vorgabe.



  • Chemie: zugelassene Waschmittel und Zusätze lt. Herstellerempfehlung, keine besondere Vorgabe.



Die Verbrauchsmaterialien sowie das Papier sind für die Abdrucktests in ausreichender Menge bereit zu halten und zur Verfügung zu stellen.



Voraussetzungen an der Druckmaschine:



  • Überprüfung der drucktechnischen Einstellungen an der Druckmaschine:



  • Die Justage der Farb- und Feuchtwalzen müssen laut Herstelleranweisung eingestellt sein und in sich in einem Zustand befinden, welches ein sauberes Druckergebnis gewährleistet.
  • Die Druckabwicklung – die Höhe der Druckplatte zum Schmitzring und die Höhe des Gummituchs zum Schmitzring – muss laut Herstelleranweisung richtig eingestellt sein.



  • Überprüfung der Vorraussetzung für einen sauberen Bogenlauf:



  • Am Anleger und in der Anlage müssen alle Verschleißteile wie Sauger, Saugscheiben, Abstreifer, Bürsten und Rollen in einem Zustand sein, welche einen sauberen und verspannungsfreien Bogeneinlauf in die Maschine gewährleisten.
  • In den Druckwerken muss die Funktion aller Bogenlauf relevanter Einrichtungen wie z.B. Blaseinrichtungen, luftunterstützte Bogenleitbleche oder Ventilatoren gegeben sein, um einen negativen Einfluss auf die Bogenübergabe zu vermeiden.



Alle diese Voraussetzungen sind vor der Abdruckprüfung seitens des Kunden vorzubereiten und sicherzustellen um einen reibungslosen Ablauf der Prüfung und saubere Messergebnisse zu gewährleisten.
